Rulmenți cu role conice (TRB) sunt componente esențiale într-o gamă largă de sisteme mecanice, oferind suport crucial pentru mișcarea de rotație. Acești rulmenți versatili au câștigat o popularitate imensă datorită capacității lor de a face față atât sarcinilor radiale, cât și axiale, făcându-i ideali pentru aplicații în diverse industrii, cum ar fi auto, aerospațială, mașini grele și multe altele. Cu un design care facilitează distribuirea sarcinilor într-o manieră controlată, rulmenții cu role conice asigură o eficiență sporită și durabilitate în condiții de operare dificile.
Înțelegerea rulmenților cu role conice
Rulmenții cu role conice sunt un tip de rulment pentru elemente de rulare proiectate cu canale de rulare interioare și exterioare care au formă conică. Acest design unic permite rolelor să converge într-un punct comun pe axa rulmentului, oferind un contact de linie între role și canalele de rulare. Acest contact de linie distribuie sarcinile mai eficient în comparație cu rulmenții cu bile, rezultând o capacitate de transport mai mare și o frecare redusă.
Componentele principale ale unui rulment cu role conice sunt inelul interior, inelul exterior, rolele conice și cușca. Cușca ține rolele pe loc și asigură o distanță uniformă, minimizând frecarea dintre role. Configurația rolelor conice permite distribuirea lină a forțelor, oferind performanțe superioare în diferite condiții de încărcare.
Avantajele rulmenților cu role conice
Rulmenții cu role conice oferă numeroase avantaje față de alte tipuri de rulmenți, făcându-i o alegere populară în diverse industrii.
Capacitate mare de încărcare: Rulmenții cu role conice sunt proiectați pentru a face față atât sarcinilor radiale, cât și axiale simultan. Designul unic al rolelor conice care converg într-un punct comun pe axa rulmentului distribuie sarcinile mai eficient. Acest lucru permite rulmenților să suporte sarcini radiale și de tracțiune semnificative, făcându-i potriviti pentru aplicații care implică mașini grele, butuci de roți pentru automobile și cutii de viteze.
Reducerea frecării și eficiența energetică: Linia de contact dintre rolele conice și canalele de rulare reduce semnificativ frecarea în comparație cu rulmenții cu bile. Ca rezultat, rulmenții cu role conice experimentează pierderi mai mici de energie în timpul funcționării, ceea ce duce la o eficiență energetică îmbunătățită și la reducerea generării de căldură. Această frecare redusă contribuie la o durată mai lungă de viață a rulmentului și la reducerea costurilor de operare în timp.
Durabilitate și longevitate: Rulmenții cu role conice sunt construiți pentru a rezista la condiții dificile de funcționare și pentru a rezista la uzură. Distribuția controlată a sarcinilor de-a lungul rolelor conice asigură o distribuție uniformă a tensiunilor, prevenind defecțiunile premature și prelungind durata de viață a rulmentului. Construcția lor robustă și materialele de înaltă calitate le fac potrivite pentru aplicații solicitante în industrii precum minerit, construcții și producție grea.
Rigiditate axială și radială: Rulmenții cu role conice oferă o rigiditate axială și radială excelentă, asigurând că arborii și componentele rămân aliniate precis în timpul funcționării. Această caracteristică este crucială în aplicațiile în care este esențială menținerea poziționării precise și reducerea la minimum a deflexiunii arborelui, cum ar fi arborele de mașini-unelte și cutiile de viteze de precizie.
Versatilitate și design compact: Rulmenții cu role conice vin în diferite configurații și dimensiuni, făcându-i versatili și adaptabili la diferite aplicații. Designul lor compact permite instalații care economisesc spațiu, făcându-le potrivite pentru aplicații cu spațiu limitat, cum ar fi ansamblurile de roți auto și componentele aeronavei.
Ușurință de instalare și întreținere: Rulmenții cu role conice sunt relativ ușor de instalat, iar designul lor standardizat simplifică procesul de înlocuire. În plus, sarcinile de întreținere periodice, cum ar fi lubrifierea și inspecția, sunt simple și ajută la asigurarea performanței optime a rulmentului pe termen lung.
Precizie ridicată și deformare redusă: Designul rulmenților cu role conice permite controlul precis al deformarii rulmentului, care este variația grosimii elementelor de rulare. Deformarea redusă are ca rezultat o mișcare mai lină și mai uniformă, reducând vibrațiile și zgomotul în sistemele mecanice.
Tipuri de rulmenți cu role conice
Rulmenții cu role conice vin în diverse configurații și modele, fiecare adaptat la cerințele specifice ale aplicației. Aceste tipuri diferite de rulmenți cu role conice oferă capacități de încărcare variate, precizie și potrivire pentru anumite industrii.
Rulmenți cu role conice pe un singur rând:

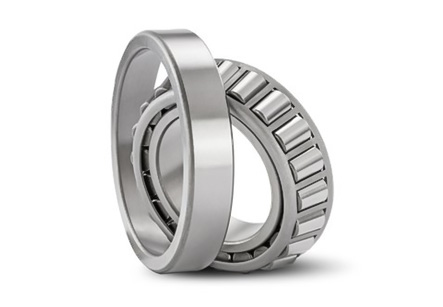

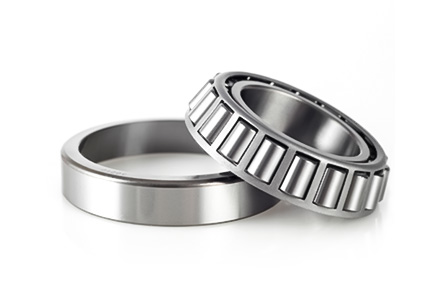

Rulmenții cu role conice cu un singur rând sunt cel mai elementar și utilizat pe scară largă tip de rulmenți cu role conice. Acestea constau dintr-un singur set de role conice și un ansamblu inel interior (con) și un inel exterior (cupă). Rolele sunt aranjate astfel încât traseele lor să convergă într-un punct comun pe axa rulmentului. Acest design facilitează contactul liniei dintre role și canalele de rulare, permițând rulmentului să gestioneze atât sarcinile radiale, cât și axiale într-o singură direcție. Rulmenții cu role conice cu un singur rând sunt potriviți pentru aplicații cu sarcini radiale și de tracțiune moderate până la mari, făcându-i prevalenți în butucii de roți ale autovehiculelor, ansamblurile cutiei de viteze și mașinile industriale.
Rulmenți cu role conice pe două rânduri:
Rulmenții cu role conice cu două rânduri au două seturi de role conice și două inele interioare (conuri) și un inel exterior (cupă) cu canale duble. Rolele din fiecare set sunt orientate la unghiuri opuse pentru a suporta sarcini radiale și axiale în ambele direcții. Acest design crește semnificativ capacitatea de încărcare a rulmentului în comparație cu rulmenții cu role conice cu un singur rând. Rulmenții cu role conice cu două rânduri sunt utilizați în mod obișnuit în aplicații care necesită capacități de transport mai mari de sarcină, cum ar fi mașini grele, echipamente de construcții și laminoare.
Rulmenți cu role conice pe patru rânduri:
Cu patru rânduri
rulmenți cu role conice au patru seturi de role conice dispuse în două perechi de inele interioare (conuri) și un inel exterior (cupă). Acești rulmenți pot suporta sarcini radiale și axiale extrem de mari și sunt utilizați în aplicații grele, inclusiv laminoare de oțel, echipamente de minerit și mașini industriale mari. Designul pe patru rânduri permite acestor rulmenți să suporte sarcini excepțional de grele și oferă o rigiditate și precizie superioare în condiții de operare solicitante.
Rulmenți axiali cu role conice:
Rulmenții axiali cu role sunt proiectați special pentru a face față sarcinilor axiale (axiale). Au role conice orientate astfel încât să le permită să susțină forțele de tracțiune într-o singură direcție. Acești rulmenți sunt utilizați în mod obișnuit în aplicații în care sarcinile axiale sunt predominante, cum ar fi transmisiile auto, rulmenții axiali cutiei de viteze și anumite aplicații pentru mașini-unelte.
Rulmenți personalizați cu role conice:
Pe lângă tipurile standard menționate mai sus, producătorii pot crea
rulmenți personalizați cu role conice pentru a răspunde nevoilor specifice aplicației. Acești rulmenți personalizați pot implica modele unice, materiale sau caracteristici speciale adaptate anumitor industrii sau condiții de operare exigente. Rulmenții cu role conici personalizați sunt adesea folosiți în aplicații de nișă sau proiecte de inginerie avansată în care rulmenții standard pot să nu fie suficiente.
